НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Газоанализаторы многокомпонентные "Эксперт" предназначены для определения содержания загрязняющих веществ в промышленных выбросах топливосжигающих установок при проведении экологического контроля (государственного и производственного) или технологической настройки установок с целью оптимизации процесса горения топлива

Определяемые компоненты и параметры

Газоанализаторы "Эксперт" позволяют одновременно контролировать концентрации всех основных веществ, образующихся в результате горения органического топлива: О2, СО, СО2, NO, NO2, NOx, SO2, H2S и углеводородов (СН).
Кроме того, газоанализатор определяет температуру, избыточное давление (разрежение), скорость и объемный расход газового потока в точке отбора пробы, а также технологические параметры контролируемой установки: коэффициент избытка воздуха (альфа), коэффициент потерь тепла и КПД установки

Конструкция и принцип действия

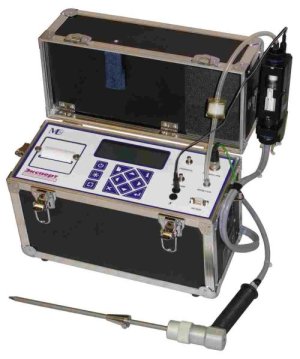

Конструктивно газоанализатор "Эксперт" выполнен в прочном корпусе-чемоданчике, на лицевой панели которого находятся дисплей, клавиатура, термопринтер и все коммутационные разъемы и штуцера. Измерительная информация отображается на большом 4-х строчном жидкокристаллическом дисплее, оснащенном подсветкой. Электропитание газоанализатора может осуществляться как от внутреннего аккумулятора, так и от сети переменного напряжения
Принцип действия газоанализатора основан на применении комплекта электрохимических и оптических ячеек для измерения содержания газовых компонент, NiCh-NiAl термоэлектрического преобразователя (термопары) для измерения температуры газового потока, дифференциального мембранного датчика для измерения давления (разрежения) и пневмометрической напорной трубки типа Пито или НИИОГАЗ для определения скорости и объемного расхода газового потока

Базовые модификации

Газоанализатор выпускается в 3-х базовых модификациях ("Эксперт Газ", "Эксперт МТ" и "Эксперт Универсал"), отличающихся друг от друга верхними пределами диапазонов измерений и, как следствие, точностью измерений низких концентраций определяемых компонентов. Отличительной особенностью модификации "Эксперт Универсал" является использование в измерительных каналах СО, NO и SO2 двух комплектов электрохимических датчиков с разной чувствительностью. Благодаря этому, газоанализатор обеспечивает высокую точность измерений как низких, так и средних и высоких концентраций определяемых компонентов и может применяться для контроля установок, работающих на любом виде топливе

Возможные исполнения по количеству каналов

В зависимости от измерительных задач заказчика, количество измерительных каналов (и соответственно датчиков) в газоанализаторе "Эксперт" может быть различным. Исполнения прибора, имеющие в своем составе только электрохимические или оптические датчики, в своем названии имеют приставку "стандарт", исполнения, в которых дополнительно установлены оптические сенсорные блоки, в своем названии имеют приставку "про"

Исполнение по числу измерительных каналов Измерительные каналы Расчетные каналы
электрохимические датчики оптические датчики оптический блок
"Эксперт Газ стандарт" / "Эксперт МТ стандарт"
5 О2-СО-NO-NO2-SO2 CO2, NOx
6.1 О2-СО-NO-NO2-SO2-H2S CO2, NOx
6.2 О2-СО-NO-NO2-SO2 CO2 NOx
6.3 О2-СО-NO-NO2-SO2 CH4 CO2, NOx
7.1 О2-СО-NO-NO2-SO2-H2S СО2 NOx
7.2 О2-СО-NO-NO2-SO2-H2S CH4 CO2, NOx
7.3 О2-СО-NO-NO2-SO2 CO2 и CH4 NOx
8 О2-СО-NO-NO2-SO2-H2S CO2 и CH4 NOx
"Эксперт Универсал стандарт"
8 О2-СО(2 датчика)-NO(2)-NO2-SO2(2) CO2, NOx
9.1 О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S CO2, NOx
9.2 О2-СО(2 датчика)-NO(2)-NO2-SO2(2) СО2 NOx
9.3 О2-СО(2 датчика)-NO(2)-NO2-SO2(2) CH4 CO2, NOx
10.1 О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S CO2 NOx
10.2 О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S CH4 CO2, NOx
10.3 О2-СО(2 датчика)-NO(2)-NO2-SO2(2) CO2 и CH4 NOx
11 О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S CO2 и CH4 NOx
"Эксперт Газ про"
7 О2-СО-NO-NO2-SO2 СО2-CH NOx
8 О2-СО-NO-NO2-SO2-H2S СО2-CH NOx
"Эксперт МТ про"
7 О2-СО-NO-NO2-SO2 СО2-CH NOx
8.1 О2-СО-NO-NO2-SO2-H2S СО2-CH NOx
8.2 О2-СО-NO-NO2-SO2 СО-СО2-CH NOx
9 О2-СО-NO-NO2-SO2-H2S СО-СО2-CH NOx
"Эксперт Универсал про"
10 О2-СО(2 датчика)-NO(2)-NO2-SO2(2) CO2-CH NOx
11.1 О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S CO2-CH NOx
11.2 О2-СО(2 датчика)-NO(2)-NO2-SO2(2) CO-CO2-CH NOx
12 О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S CO-CO2-CH NOx


Возможные исполнения по диапазонам измерений

"Эксперт Газ стандарт" / "Эксперт Газ про"
Исполнение O2 CO NO NO2 SO2 H2S
1 0-21 %(об.) 0-500 мг/м3 0-300 мг/м3 0-100 мг/м3 0-300 мг/м3 0-100 мг/м3
2 0-1000 мг/м3
3 0-2000 мг/м3
4 0-5000 мг/м3

"Эксперт МТ стандарт" / "Эксперт МТ про"
Исполнение O2 CO NO NO2 SO2 H2S
1 0-21 %(об.) 0-2000 мг/м3 0-1000 мг/м3 0-100 мг/м3 0-2000 мг/м3 0-500 мг/м3
2 0-2000 мг/м3 0-2000 мг/м3 0-200 мг/м3 0-2000 мг/м3
3 0-5000 мг/м3 0-2000 мг/м3 0-200 мг/м3 0-2000 мг/м3
4 0-5000 мг/м3 0-2000 мг/м3 0-200 мг/м3 0-5000 мг/м3
5 0-5000 мг/м3 0-3500 мг/м3 0-500 мг/м3 0-5000 мг/м3
6 0-10000 мг/м3 0-3500 мг/м3 0-500 мг/м3 0-5000 мг/м3
7 0-10000 мг/м3 0-3500 мг/м3 0-500 мг/м3 0-10000 мг/м3
Оптические датчики (мод. "стандарт"): Оптический блок (мод. "про"):
CO2  CH4 CO
CO2
CH (по C3H8 или C6H14)
0-20 %(об.) 0-5 %(об.) 0-10 %(об.) 0-20 %(об.) 0-5000 ppm


ПРЕИМУЩЕСТВА

Универсальность

Газоанализаторы "Эксперт" могут применяться для контроля выбросов практически всех типов топливосжигающих установок, работающих на всех видах топлива и эксплуатирующихся на предприятиях теплоэнергетики, нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической, химической и других отраслей промышленности

Измерение H2S, СО2 и углеводородов и сверхвысоких концентраций СО

В зависимости от измерительных задач заказчика газоанализаторы "Эксперт" могут дополнительно оснащаться датчиками и измерительными блоками, предназначенными для определения сероводорода (H2S), диоксида углерода (СО2), углеводородов по метану (СН4), пропану (С3Н8) или гексану (С6Н14) и сверхвысоких (до 10 %) концентраций оксида углерода (СО)

Блок осушки газовой пробы

В комплект поставки газоанализаторов "Эксперт" (модификаций с индексом "про") входит электрический блок осушки, построенный на элементах Пельтье и обеспечивающий более эффективную осушку пробы по сравнению со стандартным механическим влагоотделителем

Определение скорости и объемного расхода газового потока

При дополнительном оснащении пневмометрической напорной трубкой типа Пито или НИИОГАЗ с помощью газоанализатора "Эксперт" может определяться скорость и объемный расход (м3/сек) газового потока

Расчет массового выброса

В газоанализаторе "Эксперт" имеется дополнительная сервисная функция, позволяющая автоматически рассчитывать по результатам выполненных инструментальных измерений массовый выброс загрязняющих веществ (г/сек)

Статистическая обработка результатов

Для соблюдения требований по представлению результатов при экологическом контроле в газоанализаторе "Эксперт" имеется возможность сбора и статистической обработки результатов измерений. При этом по каждому каналу измерений вычисляются среднее, максимальное и минимальное значения за заданный интервал времени

Документирование результатов

Встроенный в газоанализатор ИК-термопринтер позволяет распечатывать протоколы измерений как непосредственно во время проведения измерений, так и после их завершения при считывании данных из памяти прибора

Память данных

Встроенная память данных газоанализатора рассчитана для постоянного хранения 1200 записей. Впоследствии, записанные данные могут быть распечатаны на ИК-термопринтере или переданы на персональный компьютер в виде файла формата MS Word через встроенный RS 232 интерфейс

Методическое обеспечение

В комплект поставки газоанализатора "Эксперт" входит полный комплект технической документации: руководство по эксплуатации, методика поверки и методика выполнения измерений, разработанная и утвержденная в установленном порядке и внесенная в перечень методик, допущенных к применению на территории РФ

Принадлежности и аксессуары

По желанию заказчика прибор может комплектоваться пробоотборными зондами и пневмометрическими напорными трубками Пито различной (от 300 до 2000 мм) длины, а также дополнительным предварительным противопылевым металлокерамическим фильтром.
В комплект поставки могут также входить калибровочные газовые смеси в баллонах под давлением, предназначенные для контроля точности результатов измерений и периодической калибровки газоанализатора в процессе эксплуатации


ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Измеряемый компонент/ параметр Принцип измерений Диапазон измерений Пределы допускаемой основной погрешности
абсолютной относительной
Кислород
(О2)
электрохимический датчик 0-21 % (об.) ±0,2 %(об.)
Оксид углерода
(CO)
электрохимический датчик 0-500 мг/м3 ±5 мг/м3
(0-100 мг/м3)
±5 %
(100-500 мг/м3)
0-1000 мг/м3 ±7,5 мг/м3
(0-150 мг/м3)
±5 %
(150-1000 мг/м3)
0-2000 мг/м3 ±10 мг/м3
(0-200мг/м3)
±5 %
(200-2000 мг/м3)
0-5000 мг/м3 ±15 мг/м3
(0-300 мг/м3)
±5 %
(300-5000 мг/м3)
0-10000 мг/м3 ±20 мг/м3
(0-400 мг/м3)
±5 %
(400-10000 мг/м3)
0-50000 мг/м3 ±100 мг/м3
(0-2000 мг/м3)
±5 %
(2000-50000 мг/м3)
0-100000 мг/м3 ±150 мг/м3
(0-3000 мг/м3)
±5 %
(3000-100000 мг/м3)
оптический блок 0-10 %(об.) ±0,02 %(об.)
(0 - 0,4 %(об.))
±5 %
(0,4-10 %(об.))
Оксид азота
(NO)
электрохимический датчик 0-300 мг/м3 ±5 мг/м3
(0-100 мг/м3)
±5 %
(100-300 мг/м3)
0-1000 мг/м3 ±7,5 мг/м3
(0-150 мг/м3)
±5 %
(150-1000 мг/м3)
0-2000 мг/м3 ±10 мг/м3
(0-200 мг/м3)
±5 %
(200-2000 мг/м3)
0-3500 мг/м3 ±15 мг/м3
(0-300 мг/м3)
±5 %
(300-3500 мг/м3)
Диоксид азота
(NO2)
электрохимический датчик 0-100 мг/м3 ±5 мг/м3
(0-100 мг/м3)
0-200 мг/м3 ±6 мг/м3
(0-120 мг/м3)
±5 %
(120-200 мг/м3)
0-500 мг/м3 ±7,5 мг/м3
(0-150 мг/м3)
±5 %
(150-500 мг/м3)
Сернистый ангидрид
(SO2)
электрохимический датчик 0-300 мг/м3 ±5 мг/м3
(0-100 мг/м3)
±5 %
(100-300 мг/м3)
0-2000 мг/м3 ±15 мг/м3
(0-300 мг/м3)
±5 %
(300-2000 мг/м3)
0-5000 мг/м3 ±25 мг/м3
(0-500 мг/м3)
±5 %
(500-5000 мг/м3)
0-10000 мг/м3 ±35 мг/м3
(0-700мг/м3)
±5 %
(700-10000 мг/м3)
Сероводород
(H2S)
электрохимический датчик 0-100 мг/м3 ±5 мг/м3
(0-100 мг/м3)
0-500 мг/м3 ±7,5 мг/м3
(0-150 мг/м3)
± 5%
(150-500 мг/м3)
Диоксид углерода
(CO2)
оптический датчик 0-20 %(об.) ±0,3 %(об.)
(0-3 %(об.))
±10 %
(3-20 %(об.))
оптический блок 0-20 %(об.) ±0,3 %(об.)
(0-6 %(об.))
±5 %
(6-20 %(об.))
Углеводороды
(по CH4)
оптический датчик 0-5 %(об.) ±0,05 %(об.)
(0-0,5% (об.))
±10 %
(0,5-5 %(об.))
Углеводороды
(по C3H8 или C6H14)
оптический блок 0-5000 ppm ±15 ppm
(0- 300 ppm)
±5 %
(300-5000 ppm)
Температура газового потока NiCh-NiAl
термопара
-20 ... +800 °C
-20 ... +1000 °C
±3 °C
(-20 ... +300 °C)
± 1 %
(300 ... 800 °C )
(300 ... 1000 °C)
Избыточное давление/ разрежение мембранный датчик ±(0-50) гПА ±0,25 гПА
Скорость газового потока трубка Пито 4-50 м/с ±2 м/с


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рассчитываемые величины содержание СО2
сумма NOx
коэффициент избытка воздуха (1,00 – 9,99)
коэффициент потерь тепла (0 – 99,9 %)
КПД установки (0 – 99,9 %)
Отбор газовой пробы встроенный микронасос (2,0 л/мин)
Электропитание от встроенного Li-ion аккумулятора или
от сети переменного тока 220 В, 50 Гц через внешний блок питания
Время работы без подзарядки аккумулятора не менее 10 ч (не менее 3 ч при работе совместно с электрическим блоком осушки)
Дисплей алфавитно-цифровой, 4 строки по 20 символов с подсветкой
Память результатов встроенная, емкость 100 блоков (1200 записей)
Печать результатов встроенный термопринтер
Вывод результатов на ПК интерфейс RS-232
Габаритные размеры (Д х В х Ш) 370 х 310 х 180 мм
Масса от 6 до 9 кг (от 8 до 11 кг с принадлежностями)
Диапазон рабочих температур от 0 до 45 °С


Базовая комплектация

  • газоанализатор
  • ручка пробоотборного зонда в комплекте с пробоотборным шлангом длиной 2,5 м
  • трубка пробоотборного зонда (-20 ... +800 °C), длиной 740 мм
  • влагоотделитель (для модификаций "стандарт")
  • электрический блок осушки пробы (для модификаций "про")
  • внешний фильтр очистки пробы
  • блок питания/ зарядное устройство
  • сумка для транспортировки прибора и принадлежностей
  • ремень для переноски прибора
  • комплект запасной бумаги для принтера
  • комплект технической документации

Дополнительные принадлежности, запасные части

  • сменные трубки пробоотборного зонда (-20 ... +800/1000 °C) длиной от 300 до 2000 мм
  • пневмометрические трубки типа Пито длиной от 750 до 2000 мм
  • предварительный МК-фильтр для пробоотборного зонда
  • запасные фильтры очистки пробы
  • запасная бумага для принтера
  • программа приема данных для ПК в комплекте с кабелем связи
  • поверочные газовые смеси в баллонах под давлением
