Оптико-абсорбционный газоанализатор ОАС3600М



Оптико-абсорбционный газоанализатор ОАС3600М

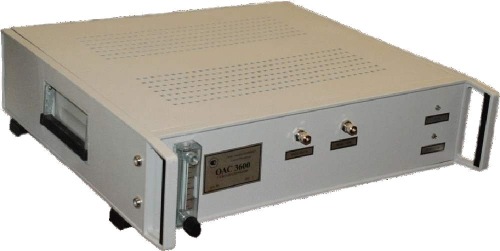

Газоанализатор ОАС3600М
Газоанализатор ОАС3600М

№ 22007-08 в Государственном реестре средств измерений РФ

Сертификат об утверждении типа средств измерений RU.C.31.001.A № 32775 от 10.10.2008


НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Оптико-абсорбционный газоанализатор ОАС3600М предназначен для автоматического непрерывного контроля промышленных выбросов и технологических параметров предприятий различных отраслей промышленности (нефтегазоперерабатывающей, целлюлознобумажной и др.), а также, в качестве рабочего эталона I разряда, для аттестации Государственных стандартных образцов - поверочных газовых смесей (ГСО-ПГС) в баллонах под давлением I и II разряда по ТУ 6-16-2956-92

Газоанализатор ОАС3600М может применяться в составе установок регенерации серы (процесс Клауса/Суперклауса) на нефтеперерабатывающих предприятиях для:

– контроля соотношения сероводорода (H2S) и диоксида серы (SO2), а также анализа других газовых компонентов на всех этапах технологического процесса

– поддержания оптимального стехиометрического соотношения компонентов процесса

Определяемые компоненты

Газоанализатор ОАС3600М, в зависимости от модификации, позволяет выполнять измерения объемной доли сероводорода (H2S), диоксида серы (SO2), оксида азота (NO), диоксида азота (NO2), аммиака (NH3), карбонилсульфида (COS), метилмеркаптана (СН3SH) и этилмеркаптана (С2Н5SH), а также, в режиме индикации, сероуглерода (CS2) и хлора (Cl2)

Устройство и принцип действия

Газоанализатор ОАС3600М представляет собой автоматический стационарный прибор непрерывного действия, конструктивно состоящий из измерительного блока стоечного или настольного исполнения и управляющего компьютера, соединенных между собой при помощи электрического кабеля. Принцип измерения газоанализатора основан на фотометрическом методе измерения поглощения ультрафиолетового излучения молекулами анализируемых газов


ПРЕИМУЩЕСТВА

Универсальность и селективность

Газоанализатор ОАС3600М обеспечивает одновременное измерение всех определяемых компонентов. Высокая селективность анализа позволяет исключить влияние мешающих компонентов (СО, СО2, углеводородов, водяных паров) и минимизирует требования к системе пробоотбора и пробоподготовки

Широкий диапазон

Газоанализатор ОАС3600М позволяет проводить измерения в широком диапазоне концентраций анализируемых компонентов без перекалибровки и переключения поддиапазонов

Высокая стабильность

В процессе измерения ведется непрерывный автоматический контроль стабильности функционирования узлов и блоков газоанализатора. Приемник оптического излучения термостатирован и стабилизирован, система термокомпенсации обеспечивает независимость показаний газоанализатора от температуры анализируемой пробы. Отсутствие непосредственного контакта пробы с элементами измерительной схемы позволяет проводить анализ компонентов во влажных и агрессивных газах

Автоматизация измерений

Блок управления газоанализатора обеспечивает:
– проведения измерений в автоматическом непрерывном режиме
– автоматическую корректировку нулевых показаний, коэффициента усиления и времени экспозиции
– возможность непрерывного протоколирования результатов измерений и ведение базы данных

Гибкость конфигурации

Газоанализатор ОАС3600М совместим с широким диапазоном типов устройств пробоотбора и пробоподготовки. Блок управления обеспечивает возможность гибкого конфигурирования протоколов передачи (RS 232, RS 485), форматов данных и позволяет интегрировать газоанализатор в существующие системы АСУ-ТП.

Сервисная поддержка

Газоанализатор ОАС3600М поставляется "под ключ" и обеспечивается полной метрологической и методической поддержкой. Возможен выезд квалифицированного технического персонала к месту эксплуатации для проведения периодической поверки, калибровки и технического обслуживания газоанализатора. В течение всего срока эксплуатации оказываются бесплатные консультационные услуги



ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Определяемый компонент Диапазон показаний объемной доли, %(об.) Диапазон измерений объемной доли, %(об.) Пределы допускаемой относительной погрешности, %
Диоксид серы
[SO2]
0-100 0,001-0,5
св. 0,5-20,0
±3
±1,5
Сероводород
[H2S]
0-100 0,001-0,5
св. 0,5-30,0
±3
±1,5
Оксид азота
[NO]
0-100 0,001-0,5
св. 0,5-90,0
±3
±1,5
Диоксид азота
[NO2]
0-100 0,001-0,5
св. 0,5-2,0
±3
±4
Аммиак
[NH3]
0-100 0,01-0,5
св. 0,5-50
±4
±1,5
Метилмеркаптан
[CH3SH]
0-100 0,002-0,05
св. 0,05-1,0
±3
±3
Этилмеркаптан
[C2H5SH]
0-100 0,002-0,05
св. 0,05-1,0
± 3
± 3
Карбонилсульфид
[COS]
0-100 0,001-0,1
св. 0,1-10,0
±3
±1,5
Хлор
[Cl2]
0-100 не нормирован не нормированы
Сероуглерод
[CS2]
0-100 не нормирован не нормированы


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры измерительного блока не более 450 х 480 х 130 мм (Ш х Д х В)
Масса не более 10 кг
Электропитание 187-242 В, (50±1) Гц
Расход смеси на входе (1,0±0,2) дм3/мин
Условия эксплуатации:
– температура окружающей среды от 5 до 40 °C
– относительная влажность окружающего воздуха до 95 %
– атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт ст)
– содержание в окружающем воздухе агрессивных газов и паров, вызывающих коррозию в пределах санитарных норм СН-245-71
