Стационарный анализатор-сигнализатор взрывоопасности АСВ-2



Стационарный анализатор-сигнализатор взрывоопасности АСВ-2

Анализатор-сигнализатор взрывоопасности АСВ-2
Анализатор-сигнализатор взрывоопасности АСВ-2

№ 22708-08 в Государственном реестре средств измерений РФ

Сертификат об утверждении типа средств измерений RU.C.31.001.А № 32786 от 02.10.2008

Сертификат соответствия ГОСТ Р РОСС RU.ГБ05.В02358 от 20.06.2008

Разрешение Ростехнадзора РРС 00-32131 от 24.11.2008



НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Стационарный анализатор-сигнализатор взрывоопасности АСВ-2 предназначен для непрерывного автоматического определения довзрывоопасных концентраций горючих газов, паров горючих жидкостей и их совокупности в воздухе и выдачи сигнализации, при превышении измеряемой величиной установленных пороговых значений.

Определяемые компоненты

Определяемыми компонентами являются углеводороды ряда С1-С18, пары органических растворителей и органических теплоносителей (таких, как этиленгликоль, триэтиленглиголь, ацетальдегид, дифенил оксид, терфенил), а также их смеси. Исключением являются водород (Н2) и компоненты, содержащие в своем составе галогены, серу и кремний-органические соединения.

Объекты контроля

Анализатор-сигнализатор взрывоопасности АСВ-2 позволяет контролировать взрывоопасные зоны помещений и наружных установок в различных отраслях промышленности согласно ГОСТ Р 51330.13-99.

Типичными объектами контроля являются:


– предприятия по производству и переработке газа, нефти и нефтепродуктов

– предприятия химической промышленности, использующие углеводородное сырье

– объекты газовых и автомобильных хозяйств

– объекты коммунальных хозяйств (подземные сооружения, колодцы, канализационные системы и т.д.)

– предприятия по производству лаков и красок

– склады ГСМ (в портах, на железных дорогах, на нефтебазах и т.д.)

– окрасочные участки, технологические подполья и прочие взрывоопасные объекты различных промышленных предприятий

Конструкция и принцип действия

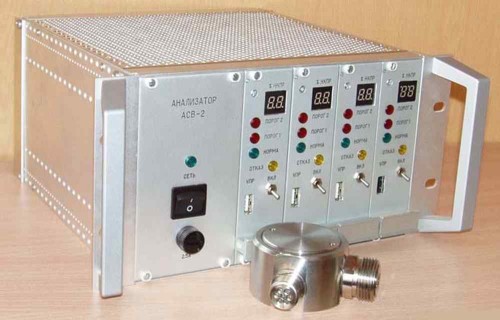

Анализатор-сигнализатор АСВ-2 представляет собой стационарный многоканальный прибор непрерывного действия, конструктивно состоящий из центрального управляющего блока (блока каналов) и одного или нескольких (до 10-ти в зависимости от модификации блока каналов) первичных измерительных преобразователей (ПИП). Блок каналов, оснащенный устройствами сигнализации, предназначен для использования в невзрывоопасных зонах и устанавливается на пульте контроля (например, в операционном зале), а первичные измерительные преобразователи – удаленно в точках измерений на контролируемом взрывоопасном объекте. Связь между блоком контроля и первичными преобразователями осуществляется с помощью независимых друг от друга электрических линий.

Принцип действия анализатора – термохимический, основанный на измерении теплового эффекта от сгорания анализируемого компонента на поверхности катализатора чувствительного элемента точечно-тригерного типа.

Базовые исполнения

Анализатор АСВ-2 выпускается в двух исполнениях:

  • АСВ-2Н — базовое;
  • АСВ-2Т — для использования в расширенном диапазоне температур окружающей среды (с высокотемпературным ПИП)

Блок каналов анализатора АСВ-2, в зависимости от количества максимально подключаемых к нему ПИП, имеет две модификации: четырех- и десятиканальную.


ПРЕИМУЩЕСТВА

  • Возможность контроля сложных многокомпонентных взрывоопасных газовоздушных сред путем определения интегральной (суммарной) взрывоопасности (отсутствует необходимость использования коэффициентов пересчета для разных веществ).

  • Отсутствие необходимости в переградуировке прибора при контроле объектов, загазованных разными взрывоопасными газами. При выпуске из производства прибор градуируется по четырем веществам (метан, пропан, бензол, бутилбензол или 2-фтор-бутилбензол). Кроме того, по желанию заказчика, градуировка может быть проведена по любым другим горючим газам и парам горючих жидкостей.

  • Одновременный контроль до 10-ти точек измерений по независимым друг от друга каналам.

  • Быстрота срабатывания сигнализации.

  • Длительный срок эксплуатации с возможностью замены чувствительных элементов.

  • При периодической поверке прибор поверяется по метано-воздушным смесям.


TЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений 0-50 % НКПР
Пределы допускаемой основной абсолютной погрешности:
— по поверочному компоненту (метан) АСВ-2Н ±4 % НКПР
АСВ-2T ±5 % НКПР
— при определении содержания горючих газов, паров горючих жидкостей и их совокупности в воздухе АСВ-2Н ±6 % НКПР
АСВ-2T ±8 % НКПР
Номинальное время установления выходного сигнала газоанализатора Т0,9 ном не более 15 с
Пределы допускаемого отклонения от номинального времени установления выходного сигнала ±3 с
Количество порогов срабатывания сигнализации 2 по каждому каналу
Диапазон настройки порогов срабатывания сигнализации 5-45 % НКПР
Время прогрева анализатора не более 4 мин
Выходной аналоговый сигнал (0-5) или (4-20) мА
Выходной цифровой сигнал RS 485
Формат протокола обмена MODBUS
Маркировка взрывозащиты:
— первичный измерительный преобразователь (ПИП)
— блок каналов (БК)
1ExibdIIBT5
[Exib]IIB
Степень защиты корпуса от от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254-96:
— первичный измерительный преобразователь (ПИП)
— блок каналов (БК)
IР64
IР54
Электропитание:
— от сети переменного тока или
— от источника постоянного тока (по заказу Потребителя)
220 В
24 (+12/-6) В
Габаритные размеры (В х Ш х Д):
— первичный измерительный преобразователь (ПИП) не более 100 x 60 x 95 мм
— блок каналов (БК): четырехканальный не более 132 х 269 x 225 мм
десятиканальный не более 132 х 484 x 225 мм
Масса:
— первичный измерительный преобразователь (ПИП) не более 0,4 кг
— блок каналов (БК): четырехканальный не более 2,7 кг
десятиканальный не более 5,2 кг
Параметры анализируемой среды и условия эксплуатации для первичного измерительного преобразователя (ПИП):
— температура АСВ-2Н от -50 до +50 °С
АСВ-2T от 0 до 150 °С
— относительная влажность до 95 % при 25 °С
— атмосферное давление от 84,0 до 106,7 кПа
— содержание в анализируемой среде компонентов, имеющих в своем составе галогены, серу и кремний-органические соединения не должно превышать значений, допускаемых для атмосферы типа I (условно-чистая) по ГОСТ 15150 по каждому компоненту
Условия эксплуатации для блока каналов (БК):
— температура окружающей среды от 0 до 50 °С
— относительная влажность до 95 % при 25 °С
— атмосферное давление от 84,0 до 106,7 кПа
