Многоканальный оптический ИСП-спектрометр "Эридан 500"



Многоканальный оптический ИСП-спектрометр "Эридан 500"

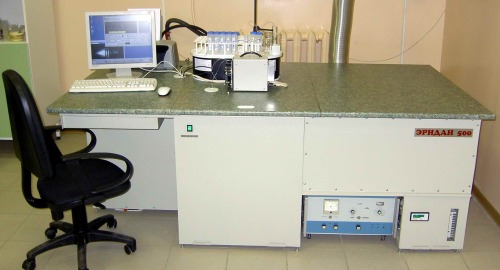

ИСП-спектрометр Эридан-500
ИСП-спектрометр Эридан 500

№ 42888-09 в Государственном реестре средств измерений РФ

Свидетельство об утверждении типа средств измерений RU.C.31.001.А № 38095 от 18.02.2010


Оптический эмиссионный спектрометр с источником возбуждения спектров – индуктивно-связанной плазмой (ИСП-спектрометр) ЭРИДАН 500 предназначен для определения содержания одновременно многих десятков химических элементов в практически любых веществах

Спектрометр применяется в различных отраслях промышленности для многоэлементного анализа сплавов, горных пород, пищевых продуктов, биологических препаратов, нефти, масел, различных вод, кислот, щелочей, аэрозолей и т.д.

Анализ осуществляется либо а): напрямую экспрессно и без химического растворения (но с дополнительными устройствами пробоотбора - искровым или лазерным абляторами, дуговым атомизатором и др.), либо б): после предварительного переведения в раствор или взвесь химической пробоподготовкой

Пределы обнаружения ИСП-спектрометра ЭРИДАН 500 в водно-кислотных растворах по критерию "3σ" для большинства элементов лежат в диапазоне от десятых долей мкГ/л до 50-100 мкГ/л:

Элемент Аналит. линия,
нм
Пр. обн.,
мкГ/л
Элемент Аналит. линия,
нм
Пр. обн.,
мкГ/л
Элемент Аналит. линия,
нм
Пр. обн.,
мкГ/л
Fe 259.94 0.5 Li 610.362 0.8 Si 251.612 9
Mn 259.373 0.3 Na 589.592 3 Ti 334.941 0.8
Zn 213.856 2 K 766.49 7 Sb 217.581 100
Cu 324.754 0.3 Mg 279.553 0.5 P 177.499 80
Al 396.152 3 Ca 393.366 0.7 S 180.731 50
Cr 357.869 1 B 249.773 5 V 292.402 7
Co 238.892 1 Sr 407.771 0.1 Se 196.026 100
Ni 341.476 3 Sn 189.989 10 Zr 343.823 3
Cd 226.502 1 Ba 455.403 0.5 As 189.042 80
Ga 417.206 4 Pb 220.353 15
Ag 328.068 0.55 Bi 223.061 70

Условия измерений: мощность 1200 Вт; потоки аргона, л/мин : плазмаобразующий 8.0, вспомогательный 0.2, пробонесущий 0.6; пробоподача 4 мл/мин; длительность одного кадра 1 с, число кадров 30. Растворы многоэлементные

Эти пределы могут быть существенно (вплоть до 2-3 порядков) улучшены за счет дополнительной аппаратуры (ультразвукового распылителя, генератора гидридов, и др.)

ИСП-спектрометр ЭРИДАН 500 является единственным российским ИСП-спектрометром. Масса около 400 кг. Габариты (Д х Ш х В, мм): 2100 х 1100 х 770. Электропитание: трехфазное 380±38 В, 50±1 гц, не более 5 кВт. Минимальная площадь, необходимая для прибора – 12 м2

Спектрограф ИСП-спектрометра ЭРИДАН 500 имеет характеристики:

  • По конструкции – сдвоенный (два спектрографа на одном оптическом основании, оптически связанные через нулевой порядок дифракции одного из спектрографов). Оптические схемы обоих спектрогафов Пашена-Рунге

  • Совокупный спектральный диапазон 170-915 нм

  • Дифракционные решетки: 3600 шт/мм и 1600 шт/мм, голограммные

  • Дисперсия: 0.55 нм/мм в диапазоне 170-410 нм и 1.56 нм/мм в диапазоне 410-915 нм

  • Входная щель: 10 мкм

  • Спектральное разрешение: 0.009 нм (ширина контура линии Fe 259.940 нм)

  • Доведенная до совершенства за два десятилетия технология изготовления обеспечивает исключительно высокую температурную стабильность настройки спектрографов, причем без удорожающих прибор специальных систем термостабилизации. Остаточный уход спектральных линий составляет не более одного-двух пикселов (т.е. всего 10-15 мкм) при изменении температуры на 10°С. Но даже этот небольшой уход автоматически (незаметно для оператора) корректируется

Система регистрации ИСП-спектрометра ЭРИДАН 500 имеет характеристики:

  • 30 линейных ПЗС-детекторов фирмы Toshiba

  • Время единичного кадра: 0.004 – 60 с

  • Число кадров: 1– 500

  • Одновременная регистрация всего спектра в диапазоне 170 – 915 нм без мертвых зон в спектре

Источник плазмы ИСП-спектрометра ЭРИДАН 500 имеет характеристики:

  • Частота 27.12 МГц

  • Диапазон мощности 200 – 2000 Вт при стабильности 0.5%

  • Применяется уникальная закрытая водоохлаждаемая разборная горелка, конструкция которой обеспечивает отсутствие кислорода на всем оптическом пути до входной оптики спектрографа (важно при анализе серы и фосфора) и защиту входной оптики от продуктов сгорания пробы:

Водоохлаждаемая малорасходная разборная горелка ЭРИДАН 500 в держателе Индуктивно-связанная плазма в закрытой горелке ЭРИДАН 500
  • Закрытость горелки является дополнительным фактором обеспечения высокой стабильности аналитического сигнала и отсутствия поступления воздуха из окружающей среды.

  • Пониженная за счет водоохлаждения температура стенок горелки приводит к более эффективному прилипанию продуктов сгорания пробы к стенкам горелки и отсутствию обратного поступления их в плазму

  • Водяная рубашка обеспечивает превосходную УФ-фильтрацию излучения плазмы, препятствующую образованию озона

  • Горелка может работать на низких (5-6 л/мин) расходах аргона

  • Горелка комплектуется сапфировым инжектором, идеально подходящим для анализа проб, требующих химической инертности:

    Сапфировые инжекторы
  • Применяется легко съемный эргономичный держатель горелки и распылителя

  • Даже в базовой комплектации спектрометр оснащается распылителем и распылительной камерой, устойчивыми к HF. Спектрометр может работать с любыми существующими распылителями и распылительными камерами

Программное обеспечение ИСП-спектрометра ЭРИДАН 500 (на русском языке) позволяет управлять параметрами источника плазмы и системы регистрации и содержит все опции, необходимые для калибровки спектрографа, градуирования спектрометра и анализа проб

ИСП-спектрометр изготавливается под заказ за 3-6 месяцев. Гарантия – не менее 12 месяцев
