Рабочие эталоны 1-го разряда - генераторы газовых смесей ГГС-Р, ГГС-Т, ГГС-К



Рабочие эталоны 1-го разряда - генераторы газовых смесей ГГС-Р, ГГС-Т, ГГС-К

Генератор газовых смесей ГГС-Р
Генератор газовых смесей ГГС-Р
Генератор газовых смесей ГГС-Т
Генератор газовых смесей ГГС-Т

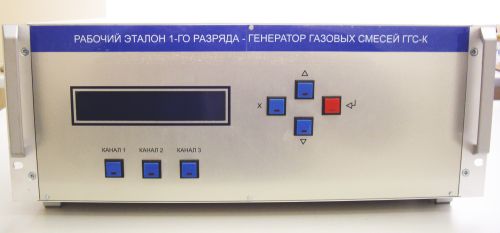

Генератор газовых смесей ГГС-К
Генератор газовых смесей ГГС-К

№ 45189-10 в Государственном реестре средств измерений РФ

Свидетельство об утверждении типа средств измерений RU.C.31.001.A № 40757 от 10.10.2010


НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Рабочие эталоны 1-го разряда - генераторы газовых смесей ГГС модификации ГГС-Р, ГГС-Т, ГГС-К предназначены:

для передачи размера единицы объемной (молярной) доли компонентов рабочим средствам измерений средней и низкой точности с использованием государственных стандартных образцов составов чистых газов (модификации ГГС-Р и ГГС-К)

для передачи размера единицы массовой концентрации компонентов рабочим эталонам 2-го разряда с помощью мер –источников микропотоков (ИМ) газов и паров 1-го разряда (модификации ГГС-Т и ГГС-К)

Рабочие эталоны 1-го разряда – генераторы газовых смесей ГГС модификации ГГС-Р, ГГС-Т, ГГС-К являются рабочими эталонами 1-го разряда в соответствии с ГОСТ 8.578-2008

Генераторы газовых смесей ГГС могут применяться для градуировки и поверки газоанализаторов, хроматографов, газоаналитических систем и газоаналитических преобразователей, а также для проведения научных работ, проверки работоспособности, наладки газоаналитического оборудования


ПРЕИМУЩЕСТВА

  • Простое и удобное управление

  • Плавное задание коэффициента разбавления в широком диапазоне (только для ГГС-Р и ГГС-К)

  • Плавное задание температуры термостатирования и расхода газа-разбавителя (только для ГГС-Т и ГГС-К)

  • Возможность сохранения нескольких калибровок на различные газы во внутреннем микроконтроллере (по специальному заказу)

  • Микропроцессорный контроль всех режимов работы

  • Возможность работы в ручном (управление с лицевой панели), автономном (управление с помощью встроенного микроконтроллера) и автоматическом (управление от персонального компьютера) режиме

  • Специальное программное обеспечение для среды Windows

  • Индивидуальная конфигурация в зависимости от требований заказчика


TЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Приготавливаемые газовые смеси на основе компонентов: оксид азота [NO], диоксид азота [NO2], диоксид серы [SO2], сероводород [H2S], аммиак [NH3], оксид углерода [CO], метан [CH4], закись азота [N2O], диоксид углерода [СО2], сероуглерод [CS2], хлористый водород [HCl], хлор [Сl2], кислород [О2], водород [Н2], ацетилен [C2H2], этилен [C2H4], этан [C2H6], пентан [C5H12], пропан [C3H8], бутан [C4H10], гексан [С6Н14], метилмеркаптан [CH3SH], бутилмеркаптан [С4Н10S], этилмеркаптан [C2H5SH], пропилмеркаптан [С3Н8S], фтор [F2], сероокись углерода [COS], диэтиловый эфир, дихлорэтан, пропен, хладон R-22 [CHClF2], хладон 112В2 [C2Br2F4], хладон R134a [C2H2F4], хладон 227еа [C3F7H], фтористый водород [HF], метанол [CH3OH], этанол [C2H5OH], бутанол, этилацетат, ацетон [СН3СОСН3], бензол [C6H6], толуол [C7H8], ксилол [C8H10], аргон [Ar], гелий [He], азот [N2]
Количество каналов ГГС-Р 3 *
ГГС-Т 2 *
ГГС-К 4
Коэффициент разбавления (только для ГГС-Р и ГГС-К) 2 - 2500 *
Пределы допускаемой относительной погрешности коэффициента разбавления (только для ГГС-Р и ГГС-К), % ±(0.8 - 2.5)
Пределы относительной погрешности измерения расхода, % ±(0.5 - 1.5)
Избыточное давление газа на входе, МПа 0.1 - 0.3 *
Расход газовой смеси на выходе, см3/мин 100 - 5000 *
Диапазон задания массовой концентрации целевого компонента в приготавливаемой газовой смеси (только для ГГС-Т и ГГС-К), мг/м3 0.02 - 100
Погрешность термостатирования (только для ГГС-Т и ГГС-К) в диапазоне от 30 до 60 °C не более ±0.10 К
в диапазоне от 60 до 120 °С не более ±0.20 К
Диапазон задания и поддержания температуры ИМ в термостате (только для ГГС-Т и ГГС-К) от 30.0 до 120.0 °С
Количество одновременно используемых ИМ (только для ГГС-Т и ГГС-К) ø 6 от 1 до 6 шт
ø 8-10 от 1 до 3 шт
Габаритные размеры рабочих эталонов (Д х Ш х В), мм ГГС-Р не более 490 x 200 x 350
ГГС-Т и ГГС-К не более 490 x 200 x 450
Масса, кг не более 15

* - в соответствии с требованиями заказчика данные параметры могут быть изменены
