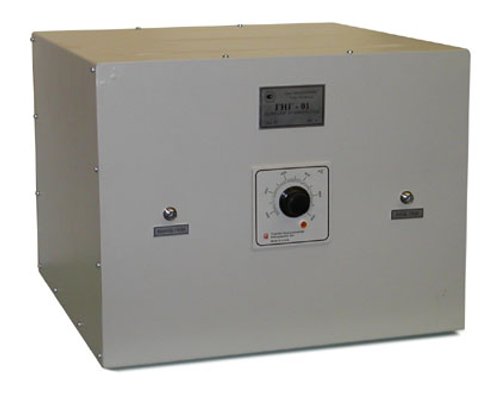

Генератор нулевого воздуха ГНГ-01



Генератор нулевого воздуха ГНГ-01

Генератор нулевого воздуха ГНГ-01
Генератор нулевого воздуха ГНГ-01

№ 26765-04 в Государственном реестре средств измерений РФ

Сертификат об утверждении типа средств измерений RU.C.31.001.A № 17477 от 30.03.2010


НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Генераторы нулевого воздуха ГНГ-01 предназначены для воспроизведения массовой концентрации следующих примесей в нулевом воздухе: оксида азота [NO], диоксида азота [NO2], озона [O3], диоксида серы [SO2], сероводорода [H2S], аммиака [NH3], оксида углерода [CO] и углеводородов

Генераторы нулевого воздуха в соответствии с ГОСТ 8.578-2008 применяются в качестве рабочего эталона 1-го разряда для получения нулевого воздуха с нормированным содержанием примесей. Нулевой воздух используется при градуировке и поверке газоанализаторов для контроля атмосферного воздуха, воздуха рабочей зоны, а также в качестве газа-разбавителя длядинамических и термодиффузионных генераторов поверочных газовых смесей различных типов

Конструкция и принцип действия

Генератор нулевого воздуха модели ГНГ-01 представляет собой стационарный прибор, исполненный в виде двух блоков: блока компрессора и блока очистки

Блок компрессора осуществляет забор воздуха, предварительную очистку от механических примесей, осушку, охлаждение, слив конденсата и поддержание постоянного давления на выходе из системы

Блок очистки осуществляет очистку сжатого воздуха при помощи скрубберов (фильтров) от фоновых примесей и пыли

Воздух, выходящий из компрессора и имеющий в результате сжатия повышенную относительную влажность, охлаждается в змеевике-охладителе, конденсат отделяется и выводится наружу через специальный фильтр. Далее частично осушенный воздух поступает в ресивер, используемый для поддержания постоянного давления, а затем на осушитель, заполненный оксидом алюминия, где происходит отделение влаги до точки росы -45° С и очистка от механических примесей

Через редуктор, задающий давление на выходе генератора, воздух подается в блок очистки, где происходит удаление оксидов азота, диоксида серы, озона, сероводорода, аммиака

На конечном этапе осушенный воздух проходит через реактор, нагретый до 350° С, для каталитического окисления СО и углеводородов до СО2. Далее очищенный сухой воздух проходит через зернистый фильтр, который задерживает частицы с размером более 10 мкм


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Примесь в нулевом воздухе Массовая концентрация примеси
в нулевом воздухе (С*),
мг/м3
Оксиды азота [NO]+[NO2] не более 0.005
Озон [О3] не более 0.003
Диоксид серы [SO2] не более 0.005
Сероводород [H2S] не более 0.003
Аммиак [NH3] не более 0.010
Оксид углерода [CO] не более 0.10
Углеводороды в пересчете на метан не более 0.10

Примечание: С* = Сизм+ (Δx Сизм)/100,
где Сизм — наибольшее допускаемое значение массовой концентрации примеси в нулевом воздухе на выходе генератора при его испытаниях (поверке), мг/м3
  Δo — границы относительной погрешности измерений массовой концентрации примеси в нулевом воздухе на выходе генератора (при Р=0.99) при его испытаниях (поверке) на комплексах эталонной аппаратуры, входящих в состав ГЭТ 154-01, %

Диапазон задания давления на выходе генератора
(при этом расход очищенного воздуха на выходе генератора не должен превышать 20 дм3/мин)
(100 - 400) кПа
Пределы допускаемой абсолютной погрешности поддержания давления в течение 8 ч непрерывной работы ±25 кПа
Температура точки росы влаги на выходе генератора (-10 ± 5) °C
Время прогрева не более 30 мин
Время непрерывной работы не менее 8 час
Срок работы генератора без замены фильтров блока очистки не менее 1 года
Габаритные размеры блоков генератора (Д х Ш х В):
— блок компрессора
— блок очистки
не более 850 х 500 х 800 мм
не более 610 х 470 х 220 мм
Масса блоков генератора:
— блок компрессора
— блок очистки
не более 50 кг
не более 7 кг
Потребляемая мощность не более 1000 ВА
Питание генераторов от сети переменного тока напряжение (220-33+22 ) В, частота (50 ± 1) Гц
Условия эксплуатации:
— диапазон температуры окружающего воздуха от 15 до 25 °C
— диапазон атмосферного давления от 84 до 106.7 кПа
— диапазон относительной влажности не более 98 % при 25 °С
— массовая концентрация нормируемых вредных веществ в воздухе на входе генератора не более предельно допустимых концентраций (ПДК) в соответствии с ГОСТ 12.1.005-88
Полный срок службы не менее 5 лет

Комплект поставки

  • Генератор ГНГ-01, включая: блок компрессора, блок очистки
  • Руководство по эксплуатации ШДЕК.418312.001 РЭ
  • Методика поверки МП 242-0942-2009
