Источники микропотоков газов и паров (ИМ)



Источники микропотоков газов и паров (ИМ)

Источники микропотоков газов и паров ИМ
Источники микропотоков газов и паров ИМ

№ 15075-09 в Государственном реестре средств измерений РФ

Свидетельство об утверждении типа средств измерений RU.C.31.001.А № 36168/1 от 29.09.2009



НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Источники микропотоков газов и паров предназначены для использования в качестве сменных элементов в газоаналитических и газосмесительных устройствах (термодиффузионных генераторах газовых смесей), применяемых для градуировки и поверки газоанализаторов контроля атмосферного воздуха и воздуха рабочей зоны, хроматографов, контроля погрешности методик количественного химического анализа воздуха

Конструкция и принцип действия

Источник микропотока представляет собой закрытый сосуд с проницаемой стенкой, заполненный чистым веществом (жидкостью или сжиженным газом). При обдувании ИМ азотом или воздухом вещество диффундирует через стенку сосуда в поток газа-разбавителя, формируя газовую смесь с заданным значением массовой концентрации вещества. Производительность ИМ зависит от температуры и параметров проницаемой части сосуда

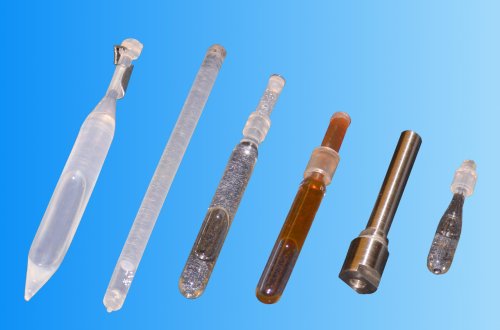

Конструктивные исполнения:

А газопроницаемая полимерная трубка длиной от 20 до 120 мм
Б фторопластовая ампула
В фторопластовая ампула в металлическом кожухе
Г стеклянный или металлический резервуар с внешней газопроницаемой полимерной трубкой длиной от 5 до 50 мм
Д металлический резервуар с газопроницаемой мембраной
Е металлический резервуар с внутренней газопроницаемой полимерной трубкой

ИМ исполнений Г, Д и Е характеризуются увеличенным сроком непрерывной работы

ИМ хранятся и транспортируются в герметичных пластмассовых контейнерах. Поставляются с паспортом и инструкцией по применению

В зависимости от функции по Государственной поверочной схеме для средств измерений содержания компонентов в газовых средах (ГОСТ 8.578-2008) источники микропотоков подразделяются на: рабочие эталоны 1-ого разряда и эталоны сравнения

Данную продукцию ООО "МОНИТОРИНГ" выпускает с логотипом "Эталонные материалы ВНИИМ". ИМ зарегистрированы в качестве эталонных материалов в каталоге "Эталонные материалы" (МИ 2590-2008) Эталонные материалы ВНИИМ



№ 15075-09 в Государственном реестре средств измерений РФ

Изготавливаются по ТУ ИБЯЛ.418319.013-95
Срок годности 0.5 - 1 год

№ ЭМ ВНИИМ Вещество Исполнение Номинальное значение температуры (Тн ), °С Диапазон значений производительности при Тн, мкг/мин
06.04.001 Аммиак А, Г, Д
А, Г, Д
А, Г, Д
30
35
40
0,1-2
0,5-3
0,5-6
06.04.002 Ацетон А, Б
А, Б
А, Б
А, Б
80
90
100
110
0,5-4
4-7
7-10
10-20
06.04.003 Ацетонитрил А, Б
А, Б
80
100
1-4
4-10
06.04.004 Бензол А, Б
А, Б
А, Б
А, Б
50
80
100
110
0,1-1
1-4
4-15
15-30
06.04.005 Бутанол А, Б
А, Б
А, Б
А, Б
80
100
120
130
0,3-2
2-4
4-7
7-10
06.04.006 Бутилацетат А, Б
А, Б
А, Б
А, Б
А, Б
80
100
110
120
140
0,3-2
2-4
4-10
10-20
20-50
06.04.007 Бутилмеркаптан А, Б
А, Б
А, Б
80
90
100
0,6-2
2-5
4-10
06.04.008 Гексан А, Б
А, Б
А, Б
А, Б
80
90
100
110
0,5-2
2-6
6-10
10-30
06.04.009 Гептан А
А
Б
А
А, Б
80
90
100
110
120
0,5-2
2-6
13-15
6-15
15-30
06.04.010 Декан А, Б
А, Б
130
150
8-10
10-30
06.04.011 Диметилсульфид А, Б
Б
А
70
80
90
0,3-4
3-5
1-5
06.04.012 Диметилдисульфид А, Б
А, Б
70
100
0,1-0,6
0,5-6
06.04.013 Диоксидазота А, Г, Д
А, Г, Д
Д
Г
30
35
40
40
0,1-6
0,2-10
0,3-2
1-15
06.04.014 Диоксид серы А, Г, Д
А, Г, Д
А, Г, Д
30
35
40
0,1-6
0,2-8
0,3-12
06.04.015 Дихлорэтан А, Б
А, Б
А, Б
А, Б
80
90
100
110
0,5-3
3-6
6-10
10-30
06.04.016 Диэтиловый эфир А, Б 30
100
0,1-1
1-25
06.04.017 Додекан А, Б
А, Б
130
150
1-5
10-30
06.04.018 Изопропанол А, Б
А, Б
А, Б
А, Б
80
90
100
110
0,5-1
1-2
2-5
5-15
06.04.019 Изопропилбензол (кумол) Б
А, Б
100
120
1-1,5
2-8
06.04.020 Изопропилмеркаптан А, Б 70
90
100
0,8-1,5
1,5-8
5-15
06.04.021 М-ксилол А, Б
А, Б
А, Б
А, Б
50
80
100
120
0,1-0,5
0,5-2
2-7
7-30
06.04.022 Метанол А, Б
А, Б
А, Б
А, Б
80
90
100
110
0,5-3
3-6
6-10
10-20
06.04.023 Метилмеркаптан А, Б
А, Б
А, Б
40
50
70
0,3-2
2-5
5-10
06.04.024 Октан А, Б
А, Б
А, Б
Б
80
100
110
130
0,5-2
2-10
8-15
35-45
06.04.025 Нафталин А 130 1-12
06.04.026 Нонан А, Б 120 5-12
06.04.027 О-ксилол А, Б
А, Б
А, Б
А, Б
50
80
100
120
0,1-0,5
0,5-2
2-7
7-30
06.04.028 П-ксилол А, Б
А, Б
А, Б
А, Б
50
80
100
120
0,1-0,5
0,5-2
2-7
7-30
06.04.029 Пентан А, Б
А, Б
80
90
0,5-4
2-16
06.04.030 Сероводород А, Г, Д
А, Г, Д
30
35
0,1-6
0,2-8
06.04.031 Сероуглерод А, Б
А, Б
60
80
2-10
10-15
06.04.032 Тетрахлорэтилен А, Б
А, Б
А, Б
80
90
100
2-8
8-15
15-30
06.04.033 Толуол А, Б
А, Б
А, Б
А, Б
50
80
100
120
0,1-0,5
0,5-2
2-7
7-30
06.04.034 Тридекан А, Б
А, Б
130
150
1-3
10-20
06.04.035 Трихлорэтилен А, Б 70 1-7
06.04.036 Ундекан А, Б 130 4-7
06.04.037 Фенол А
А
100
130
0,5-2
2-8
06.04.038 Формальдегид А
А
80
90
0,1-0,5
0,5-2,5
06.04.039 Фтористый водород А, Б, Г
А, Б
30
40
60
0,1-5
0,2-10
5-15
06.04.039 Хлор А, Г
В
А, Г
30
30
35
0,1-15
0,2-10
0,5-15
06.04.040 Хлорбензол А, Б
А, Б
80
100
0,2-2
2-10
06.04.041 Хлористый водород Д 30
35
0,1-1
0,5-3
06.04.042 Хлористый водород Е 30
35
1-10
1-15
06.04.043 Хлористый метилен А, Б
А, Б
50
60
0,5-2
2-4
06.04.045 Хлористый этил А, Б
А
Б
40
50
50
0,3-2
2-10
2-15
06.04.046 Хлороформ А, Б
А, Б
А, Б
80
90
100
0,2-2
2-15
15-30
06.04.047 Циклогексан А, Б
А, Б
А, Б
80
100
120
0,5-2
2-4
4-15
06.04.048 Циклогексанол А, Б
А, Б
А, Б
80
100
120
0,2-2
1-5
5-15
06.04.049 Циклогексанон А, Б
А, Б
А, Б
80
100
120
0,2-2
1-4
2-10
06.04.050 Четыреххлористый углерод А, Б
А, Б
А, Б
70
80
100
0,6-2
1-5
5-30
06.04.051 Этанол А, Б
А, Б
А, Б
А, Б
80
90
100
120
0,5-3
3-5
5-7
7-20
06.04.052 Этилацетат А, Б
А, Б
А, Б
А, Б
80
90
100
110
0,5-3
3-7
6-10
10-25
06.04.053 Этилбензол А, Б
А, Б
А, Б
80
100
120
0,5-2
3-5
10-30
06.04.054 Этилмеркаптан А
А
А
60
80
100
120
0,2-1
0,5-10
1-12
2-20
06.04.055 Пропилмеркаптан А
А
Б
А, Б
А, Б
60
70
80
90
100
0,1-1
0,8-1,5
0,5-4
1,5-7,0
5-10
06.04.056 Этилцеллозольв Б
А, Б
100
120
0,5-1,5
1-7
06.04.057 Уксусная кислота А, Б 50
100
0,1-1
1-15
06.04.058 Вода А 75,5
100
1-4
1-4
06.04.059 Сероокись углерода Д 30
40
0,1-1
1-10
06.04.060 Оксидэтилена А,Б
А, Б
40
60
0,1-2
2-6
06.04.061 Тиофен А, Б
А, Б
А, Б
А, Б
50
60
80
90
0,1-0,5
0,3-1
1-4
4-10
06.04.062 Ацетальдегид А, Б
А,Б
А, Б
40
50
80
0,1-0,7
0,7-4
4-8
06.04.063 Метилэтилсульфид А, Б
А, Б
А, Б
А, Б
50
60
70
80
0,1-0,5
0,5-2
2-4
4-10
06.04.064 Диметилметилфосфонат А, Б
А, Б
А, Б
80
100
120
0,05-0,3
0,3-1
1-5
06.04.065 Трибутилфосфат А, Б
А, Б
80
100
120
0,03-0,3
100 0,1-0,5
0,5-2
06.04.066 Диизопропилметил-фосфонат А, Б
А, Б
80
100
120
0,03-0,3
0,1-0,5
0,5-2
06.04.067 Пропанол А, Б
А, Б
А, Б
А, Б
80
90
100
110
0,5-1
1-2
2-5
2-15
06.04.068 Изобутанол А, Б
А, Б
А, Б
А, Б
80
90
120
130
0,3-2
2-4
4-7
7-10
06.04.069 Изопентан А, Б
А, Б
А, Б
А, Б
А, Б
50
60
70
80
90
0,1-0,6
0,5-2
2-6
5-12
10-20
06.04.070 Диметилформамид А, Б
А, Б
А, Б
80
90
110
0,3-1
1-3
3-10
06.04.071 Моноэтаноламин А, Б
А, Б
А, Б
70
90
100
0,1-0,3
0,3-1
1-5
06.04.072 2,6 толуилендиизоцианат А 40
80
0,1-0,5
0,2-2
06.04.073 2,4 толуилендиизоцианат А 40
80
0,1-0,5
0,2-2
06.04.074 Бром А 30
35
0,2-1
1-4

Примечания:

1 По требованию заказчиков ИМ могут быть аттестованы при значениях температуры, отличных от номинального (изменение температуры на 1 °С приводит к изменению производительности на 7-10 %)

2 Указанные в таблице значения производительности ИМ численно равны значениям массовой концентрации вещества в газовой смеси при температуре 20 °С, давлении 101,З кП при объемном расходе 1 дм3/мин
